催化燃烧甲烷测定器检定配套装置产品简介:
该款产品主要是用于检定、校准催化燃烧式甲烷测定器及其它数字式气体检测仪表、传感器的配套装置，可供煤矿仪表站（室）及相关计量检测等单位使用。
该装置与相应标准气体配套，就可以对气体仪表进行检定，满足JJG678-96《催化燃烧式甲烷测定器》、（煤炭）09-98、10-98、11-98、12-98等规程的要求。
催化燃烧甲烷测定器检定配套装置产品特点：
1.本装置在使用过程中须室内通风；
2.室内应有的防静电措施；
3.室内应无火源。
4.原理与结构

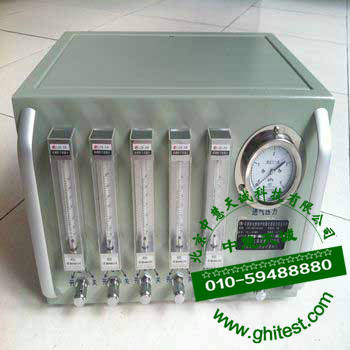

配套装置主要由箱体、减压器、开关阀、流量计、七通接头、膜盒压力表等组成，外形如图1所示。装置实际上是由能调节流量和关断气路的五条相对立的气路紧密地组合而成，其具体连接参照图2。装置将检定气体仪表时所需用的流量计和与标准气瓶连接的减压器通过阀门、七通和胶管连接起来，以达到简化操作过程、使用方便、提高检定工作效率的目的。
催化燃烧甲烷测定器检定配套装置性能：
测量范围：流量60～600ml/min（1.5及以下）
压 力：0～10MPa
流 量：4%
压 力：2.5%
使用环境：
室内通风、
湿 度：≤90%RH
催化燃烧甲烷测定器检定配套装置使用方法：
1.将5个减压器分别按顺序连接到标准气瓶上，逆时针转动5个减压器的调节手柄到大位置，此时减压器关闭；
2.将开关阀部调至关闭位置（顺时针方向转动开关阀手柄90°，关闭开关阀；逆时针方向转动开关阀手柄90°，开启开关阀）；
3.打开标准气瓶阀，检查瓶内压力，若压力低于0. 5 MPa应重新换气瓶。压力正常，检查减压器与气瓶连接处是否漏气；
4.当需要使用某种浓度的标准气体时，将对应的开关阀部打开，再将右端的开关阀部打开，关闭其它的开关阀，用减压器按被检仪器说明书所规定的流量来调节标准气体流量大小，使其进入被检仪器中。当需要换气时，应将打开的开关阀（对应的开关阀和右端的开关阀）部关闭，再进行d条前面的操作。按照规程，可以作基本误差、报警误差、响应时间、重复性待项目的检定；
5.检定完毕后，不再需要使用标准气体时，关闭气瓶阀门，放掉减压器中余气后，关闭减压器，让开关阀处于开启状态，其余设备恢复原状，以待下次使用。
注：压力表作为压力报警指示，在正常情况下应显示或微小显示。当其压力超过其刻度值一半时，应立即将右端的开关阀关闭，再用减压器调小其流量，同时检查管路有无堵住及憋死现象。 |
