电路维修在线测试仪参数：
数字通道：80+8路（
模拟通道：80路（双40路模拟通道属性，可支持双测试夹直接对比测试，网络提取可同时提取4个20脚的器件）
其它通道：2路探棒扫描通道、2路脉冲触发通道（用来测试分立元件、端口、结点、集成块、三端、两端器件等）
测试范围：TTL、COMS、DRIVER、SIEMENS、RUSSIA常用5V逻辑器件、存储器EPROM、RAM、LSI（测试器件功能故障）
的电路结点、端口、金手指；功能已知未知LSI、贴片SOIC、方形PLCC器件的管脚（测试器件端口故障）
数字信号：
驱动电平幅度：5V系列逻辑电平（高电平>3.5V、低电平< 0.8V ）
后驱动电流>200mA
测试速度：分1Ktv/S、5Ktv/S、20Ktv/S、45Ktv/S四档可选
在线环境识别11种状态
阈值电平：TTL（紧、松），COMS（紧、松）、自定义阈值电平可选可调
加电延迟时间7档可选
手动加电/程控电源可选
程控外供输出电源：5V/4A
模拟信号：
波 形：正弦波/三角波/锯齿波
波形失真度：<2%
扫描电压：±1V～±28V内 以0.5V 的增量可调
频 率：1Hz～16KHz内，30档可选；
输出阻抗：100Ω/1KΩ/10KΩ/100KΩ四档可选
大电流：150mA；
触发脉冲：8种触发方式（6种与扫描信号同步）
脉冲幅度：±1V～±28V内 以0.5V 的增量可调
主要测试功能：
数字逻辑器件在线（离线）功能测试：
数字逻辑器件在线（离线）型号识别：
数字逻辑器件在线（离线）老化测试：
存储器PROM、RAM在线（离线）测试：
数字逻辑器件在线 状态比较测试：
数字集成电路LSI 在线（离线）分析测试：
ASA端口模拟特征曲线测试：
分立元件、三端器件测试：
双板/双测试夹/双探棒直接对比测试：
面网络提取测试：
辅助功能
系统自检与设置
测试器件检索
元器件速查手册
数字逻辑器件扩充库平台
维修日记以
后台自动生成记录
环境温度：18℃-40℃
相对湿度：20%-80%
电 源：单相220V ±10%，50HZ
操作系统： 支持WIN98/WIN/2000/WINXP/Vista
数字测试通道：80通道，支持驱动阈值电平 +5V
总线隔离数字通道：8通道，用来隔离挂在总线上的其它三态器件，避免由于总线竞争干扰测试的准确性
后驱动电流：≥200 mA
测试速度：（1～45Ktv/S），4档可选
在线测试提取数字器件管脚状态: 11种
数字器件功能施加测试时间： <26 mS
数字器件的阈值电平； TTL（紧、松）、CMOS（紧、松）、自定义阈值电平
测试器件库:TTL54/74、CMOS40/45、8000、9000、驱动器、接口器件、RAM、EPROM、模拟开关、电压比较器、俄罗斯库、西门子库（）
程控外供电源（自动控制、自保护功能）： 5V/4A
电源加电延迟时间：（0.5～10）秒 7档可选
模拟测试通道：80路；
测试探棒：2组
模拟信号扫描电压幅度：±1V～±28V, 步距0.5V可调
VI分辨率：8～128点/周期(用示波器可测)
输出阻抗匹配：0.1KΩ / 1KΩ／10KΩ／100KΩ可选
ASA模拟特征分析测试显示坐标:3种可选(VI /VT /VR)
模拟通道大测试频率:16KHZ
ASA(VI)测试频率匹配:1HZ～16KHZ,共30档可选
ASA双板比较测试。
电路维修在线测试仪标准配置：

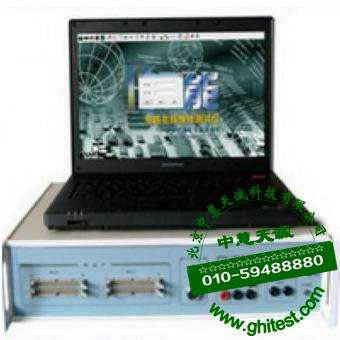

测试仪主机 1台
测试系统软件光盘： 1张
随机配备附件（出厂标准配置） 1套 |
