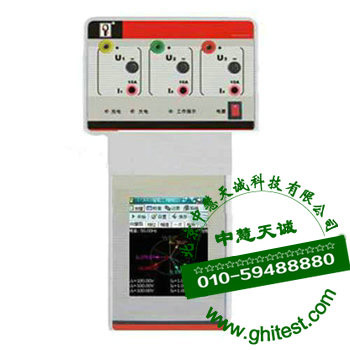

三相相位伏安表主要显示界面:
三相多功能相位伏安表测量结果显示方式多样每次测量得到的数据或保存在记录中的测量结果可以按照向量图、幅值、相位、相序、单路、备注等不同方式来显示其中的信息,用户可以根据自己的需要进行选择。
幅值和相位方式可以表格方式同屏显示多个参数,包括三路交流电压、交流电流的幅值、电压与电流之间的相位角及功率因数、有功功率、无功功率、频率和三路电压之间、电流之间的相位角共计23个参数,还能显示测量时间。
真彩色向量图细腻清晰,不同输入量用不同颜色区分,测量角度显示在箭头方向,同屏还有输入量幅值及频率信息。向量图绘制还可以根据用户习惯进行设置。测量结果包括日期、操作员等信息,可以手写加入备注。
三相相位伏安表参数:
在表1 规定的参比工作条件下,测量参数基本误差限见表2
影 响 量 参比值或范围 允许偏差
环境温度 23℃ ±5℃
环境湿度 (45~75)%RH
工作电源 内置电池供电
外部电磁场干扰 应避免
工作位置 被测电流导线在钳口中心位置
被测信号波形 正弦波(失真因子β),见注1 <>β=0.01
被测信号频率 50 Hz ±2 Hz
相位频率测量时
被测信号幅值范围 电压:100V±25V
被测信号幅值范围 电流:1A±0.2A
表2基本误差限
电压
量程:500.0V 分辨率:0.1V 误差限(1Year):±0.2%量程
电流
量程:200.0mA 分辨率:0.1mA 误差限(1Year):±(0.3%读数+0.2%量程)
2.000A 分辨率:1mA 误差限(1Year):±(0.3%读数+0.2%量程)
10.00A 分辨率:10mA 误差限(1Year):±(0.3%读数+0.2%量程)
相位
量程:360.0° 分辨率:0.1° 误差限(1Year):±1.0°
频率
量程:10.00Hz~80.00Hz 分辨率:0.01Hz 误差限(1Year):±0.01Hz
功率
量程:(PF=1.0) 分辨率:0.1W 误差限(1Year):±0.5%量程
在表3规定的额定工作条件下,测量参数的工作误差不超过基本误差的二倍。
表3额定工作条件
环境温度:0~40℃
相对湿度:(20~85)% RH
工作电源:内置电池供电或外接交流供电
外部磁场干扰:应避免
工作位置:被测电流导线可在钳口内位置
被测信号波形:正弦波(失真因子β)见注1
被测信号频率:50Hz
相位频率测量时:电压3V~500V电流
被测信号幅值范围:电流5mA~10A(见注2)
注1:电压和电流为真值原理测量,对波形无要求,相位测量时,对波形失真有要求;
注2:SY3001在5mA~20 mA电流范围时,测相误差限:±3.0° |
