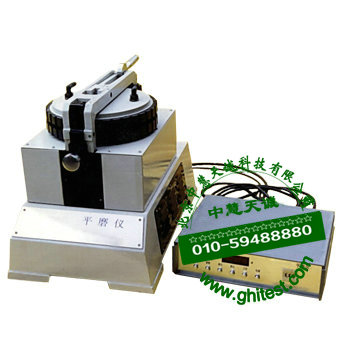

平磨仪产品简介：
本机可作为颜料、涂料和油墨等行业物理性能检验仪器。整机结构紧凑，外观简洁，转数和负荷变换方便，玻璃盘装拆简便，同时设有数字显示及自动停机装置。
平磨仪仪器规格：
磨盘直径：240mm
荷 载：27kg 47kg 68kg 102kg
砝码重量：0.9kg 1.75kg 1.75kg 2.92kg
电源电压：(三相) 380V±5% 50Hz
玻璃盘转速：80±5转/分
累 计 数：0—9
给 定 数：0--999
数字显示范围：0—999
平磨仪使用前检查：
平磨仪每次使用前要检查上、下玻璃金属盘套螺母②是否拧紧，如未拧紧需拧紧后方可使用。
空载运转时，须打开磨盘的上盘，磨盘转向为顺时针方向。
平磨仪与计数器的连接
计数器后板如图二所示：将～380V电源接入计数器～380V输入端，控制输出端连接平磨仪主机后板输入端，计数器信号输入端连接平磨仪主机后板的信号输出端。上述连接经检查正确无误后，方可开机使用。
平磨仪操作步骤：
(1)预置拨盘开关若拨置OOO状态时，整机将不工作。
(2) 将定量的试样和调和剂放在下盘玻璃上，用调刀调和成浆，然后将调和好的浆移到磨盘中心位置，然后放下上盘玻璃，使销子与销子座扣上，再将负荷手柄向后扳下，挂上所需砝码将预置拨盘开关(K1—K3)拨至所需转数，按下电源开关，接通总电源，然后按N4置数按键，此时计数器显示数字应与预置数相同。
(3)按下工作键N1，平磨仪即可转动，每转动一圈，计数显示减1；当计数显示为“0”时，平磨仪自动停机。
(4)将负荷手柄往前扳，把磨盘上、下盘分离，再把手往外拉，同时向上往后推起，然后收集试样。如果利用转动磨盘来收集下磨盘的试样，可把停计按键N3按到底，即可长时间转动，计数器停止计数。试样收集完毕后，按停止按键N2则停止转动。此时若再要进行计数研磨，需再按动停计按键N3，使该按键复位，否则计数器不能计数。当自动停机后，若需继续转动，则需再按下置数按键N4，使计数器显示数与预置数相同，按下工作键N1，则转盘转动。
(5)如需把累计显示数显示为“0”，可按清零按键N6。
(6)如需水冷，则接通上盘水嘴。
平磨仪注意事项：
(1)平磨仪在工作运转时，严禁按动置数器按键N4和清零按键N5，以免损坏仪器。
(2)每次工作结束后，需将上、下金属盘螺母松开，清洗干净，以方便换研磨不同颜料玻璃板。
(3)工作结束后，把上、下玻璃盘抹干净，中间垫适当的纸，将磨盘上盘放下合上，以免损坏玻璃板。
(4)上、下玻璃盘贴合后，应使砝码挂钩杆与支架杆保持平衡。
(5)累计显示时为记忆研磨次数而设计，每操作完，记数。例如：设研磨给定数为50，当累计显示为4时，则转数为200转。
(6)研磨结束后，将负荷手柄⑦往上扳而上磨盘打不开时，应检查卡紧玻璃的金属螺母是否松动，如松动应上紧；如果下盘松动，将下盘玻璃卸下，上紧轴头螺母；如仍无法打开上盖，可加厚负荷手柄下面的铜片，垫片后需保持内、外支架平衡。
平磨仪保养与维修：
计数器近平磨仪放置，但应避免强烈震动，每次工作结束后，应把电源关掉，盖上防尘罩。
平磨仪采用三相380V供电，应接上地线使用。
若数字显示亮度不够或太亮，应检查C2端是否有12V电压，偏离此值过高，可能是T812集成稳压管损坏或者是后有短路故障，此时，应逐查找排除。
如计数器减至“000”时，平磨仪不能自动停机，应检查BG是否损坏。
若计数器不计数，应检查N3按键(在计数时，N3按键应处在弹起位置)的位置是否正确，检查计数器与主机背面信号输入线，输出线是否连接牢固，平磨仪下磨盘底部的干簧管是否破裂。
若平磨仪计数器出现数字乱跳，应检查干簧管是否破裂。
仪器使用一年后，须打开盖板⑨，在减速箱的油嘴注入黄油。
平磨仪控制电路原理：
主回路控制由K0、N1、N2、J2B1、J1等组成(见原理图)，当闭合K0时，计数控制器电源接通，再按动N1，使主回路通过N2、J2B1对交流接触器供电，J1吸合并通过J1K4自锁，J1K1-J1K3通过380V交流电源向控制输入端供电、平磨仪转盘转动。
由于干簧管K4及磁钢安装在平磨仪底盘面，磨盘每旋转一圈，K4吸合释放，信号在常开、常闭触点分别由一根双芯屏蔽线接往计数器信号输入端，该开关信号经与非门CD4011组成的触发器整形，整形后的方波信号经N3停计按键常闭触点送至预置同步可逆计数CD4510的CD端，由于个、十、百三位接成了减法计算，每当来一个开关信号，计数显示器从预置数开始减“1”。预置设定由K1-K3把十进制数变为A、B、C、D码分别送往减法位的P1—P4端，当按下N4键时，预置选通变为“1”电平，使位的P1—P4=Q1—Q4， Q1—Q4组成的A、B、C、D码输入CD4511B。经解码后，LED数字管显示为十进制数字，与预置数相同，此后，个位CP端每输入一个方波脉冲 ，预置计数器减“1”。由于位的进位端与CD4025或非门的输入端连接，当计数器减至“000”时，与非门输出经反相后，分二路送往晶体管BG1基，使其饱和导通，继电器J2吸合，J2B1触点断开，断开主回路，停止对控制器输出端供电，使平磨仪停止转动。
平磨仪其他参数：
外形尺寸：580*368*472(mm)
整机重量：约100kg
电 动 机：0.55kw(三相)380V 50Hz |
