液位计功能简介:

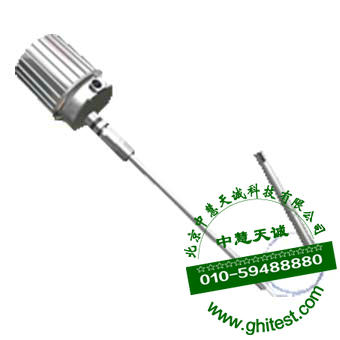

射频导纳连续物位计为型连续物位仪表,适用于大多数场合。仪表由一电路单元和杆式或缆式传感元件组成,传感器可选多种材质,可整体或分体式安装。用于连续测量。
液位计典型应用:
液体:导电液体和缘液体(包括液化气)
浆体:导电浆体和缘浆体
颗粒:粮食、塑料片、煤等
界面:不同介电常数的两种液体界面
粉末:塑料粉末、水泥、飞灰等
液位计主要特点:
本安设计:两线制本安设计,单元和探头都是本质的
免 维 护:无可动部件,造成磨损或损坏,不用定期清洗,重复调试
防 挂 料:Driven-shield电学设计使其可以忽略挂壁或传感元件挂料的影响
化学兼容性:多种探头设计,满足介质要求
应用:过程温度从-183℃到+815℃,压力从真空到100bar
无 漂 移:因为介质的温度或密度变化产生漂移
寿命:特的了仪表使用寿命长达15年
防护:射频导纳连续物位计内置探头输入保护装置,保护能力强,不易受到静电、冲击和电化学现象的影响或损坏
安装简单:仪表可以通过罐上的螺纹口或法兰进行安装,可自行选择整体或分体安装方式,简单方便,设计容易、快捷
液位计参数:
测量设备等:CAT I,瞬态额定电压1500V,不能用于CAT I以外的别
输 出:4~20mA
测量方式:可设置为物位方式(DIR)或距离方式 (REV)
供 电:15-35VDC
功 率:小于0.5W
精 度:±1%
温度影响:0.25%/10℃(18℉))
负载电阻:24VDC时输出回路负载电阻能力450Ω
环境温度:T5:-40~+70℃(-40~158℉);T6:-40~+60℃(-40~140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间:<0.5秒
延 时:0.5~80秒可调
静电火花防护(对传感器):抗浪涌冲击1000V,抗静电4kV/8kV
射频防护(内置滤波器):整机通过空间10V/m电磁场和 3V/m电磁场注入电流实验
测量深度:大1000米(量程0-180米)
电缆长度:5m(标准)(197″),0.1(3.9″)~50m(1968.5″)(可选)
50m(1968.5″)~100m(3937″)向厂家咨询
电气接口:M20×1.5(可选3/4″NPT )
过程连接:NPT螺纹安装(标准, 可选BSPT),法兰安装(可选)
过程温度:-20~+120℃(-4~248℉)
过程压力:≤1.6MPa(232psi)
探头材质:304SS/PVDF
外壳材料: 压铸铝环氧喷涂
外壳防护:IP67防护标准
防等:ExiaIICT4
液位计安装要求:
l. 射频导纳连续物位计的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257-96《电气装置安装工程炸和火灾危险环境电气装置施工及验收规范》、GB3836.15-2000《炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》及GB3836.13 -1997《炸性气体环境用电气设备 第13部分:炸性气体环境用电气设备的检修》的有关规定。仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及可能造成机械损坏的场合。如果不能满足要求,请将仪表换成分体型。环境温度应在-40~70℃ (-40~158℉)之间。
仪表安装区域要求有避雷装置,以防雷击。
禁止在仪表机壳内采用单组份常温硫化密封剂,该物质经常含有乙酸,将会腐蚀电子元件。应采用的双组份密封剂(非腐蚀性)。
仪表外壳设有接地端子,用户在安装使用时应接地。用于非金属罐时,现场应提供标准地,不可接至动力地上。
电气接口需配用GB4208标准要求的防护等为IP65的电缆密封接头,密封,以免进水或其它腐蚀性气体造成仪表电子单元损坏。
禁止拆卸传感器或拧松密封螺母,避免造成探头泄露。
传感器安装应避开料流或进/出料口,如无其它安装位置,需加装防护罩或隔板。
安装螺纹或法兰应与容器连接牢固,密封,电器接触。除连接处外,传感器其它部分不应与容器接触,以缘。
传感器水平安装时,应略向下倾斜,倾斜角度以10~20°为宜 。
硬杆传感器安装时要考虑安装空间,距罐壁至少100mm。缆式传感器安装后要拉直,距罐壁至少300mm,避免对地短路。
待测容器内部有搅拌、气流、料流波动较大的场合,除应避免传感器的直接机械损伤外,还应考虑传感器材料的长时间疲劳等间接机械损伤,因此推荐加装传感器的中间支撑和底部地锚固定等保护措施。
请注意,支撑与地锚应与传感器缘,缘材料应选用缘强度高、硬度不高、有润滑功能不磨损传感器的材料(如PTFE)。若非如此,请考虑定期换传感器,以免传感器损坏,造成连锁损失。
大量程固体颗粒料测量时,传感器端部重锤应尽量高于料仓的锥角部分。如需进入锥形部分,则进入部分多不能大于料仓直径的20%。
传感器非作用段部分至少进入罐内50mm。缆式传感器水平安装时进入罐内的硬杆部分不得小于200mm,垂直安装时进入罐内的硬杆部分不得小于100mm。
按本安标准安装的仪表回路上须配有通过GB3836.1和GB3836.4防标准认证的栅。
24VDC电源纹波不得大于100mV。
仪表连接电缆应IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆,电缆外径不大于12mm,线缆导体材质为铜,导体截面积在0.13-2.1mm2(AWG14-26) ,线缆缘强度1500V,不可长距离无屏蔽与交流电源电缆并行。
现场使用和维护时须遵守“严禁带电开盖”的原则,推荐断电10分钟后再操作。 |
